Un presupuesto de fabricación bajo plano es tan bueno como la información que lo acompaña. Cuando el plano llega completo, el taller puede valorar el material, los procesos y los tiempos con criterio, y tú recibes una cifra fiable y un plazo realista. Cuando llega con huecos, empiezan las idas y vueltas de correos, las suposiciones y, a veces, las sorpresas en la entrega.
En Talleres Jesús Valero trabajamos cada día con planos de oficinas técnicas, ingenierías y fabricantes de maquinaria. En este artículo te contamos, desde el lado del taller, qué conviene enviar para que tu solicitud se convierta en un presupuesto preciso a la primera.
Por qué la preparación del plano marca el presupuesto
Antes de dar un precio, el taller hace una revisión técnica: interpreta la geometría, decide cómo se va a cortar, plegar, soldar o mecanizar cada pieza, y calcula qué recursos va a ocupar el pedido. Cada dato que falta obliga a elegir entre dos caminos: preguntar (y retrasar la respuesta) o suponer (y arriesgar que el precio no se ajuste a lo que realmente necesitas).
Un plano bien preparado no solo acelera el presupuesto. También reduce el riesgo de fabricar algo distinto de lo que se esperaba, facilita la repetibilidad en futuros pedidos y permite planificar la capacidad productiva con antelación. Para quien compra, eso se traduce en estabilidad: mismas piezas, misma calidad, mismo plazo, pedido tras pedido.
Qué debe incluir tu solicitud de fabricación bajo plano
Estos son los datos que más influyen en la valoración. No hace falta que el envío sea perfecto, pero cuanto más completo, más ajustado será el presupuesto:
- Plano acotado y en su última revisión. Con cotas, vistas y secciones suficientes para entender la pieza sin interpretaciones. Indica el número de revisión para evitar confusiones entre versiones.
- Material y espesor. Tipo de acero, acero inoxidable u otro material, con su calidad si está definida, y los espesores de chapa o las dimensiones de perfiles y tubos.
- Cantidad y frecuencia. No es lo mismo un pedido único que una necesidad recurrente a lo largo del año. Si prevés repeticiones, dilo: cambia la forma de planificar y de valorar.
- Tolerancias y requisitos críticos. Señala qué cotas son funcionales y cuáles no. Así el taller concentra el control donde de verdad importa.
- Soldadura. Indica los cordones, su tipo y si hay requisitos específicos de proceso o de inspección.
- Acabado superficial. Si la pieza va pintada, galvanizada o en bruto, y si hay especificación de color, preparación de superficie o protección anticorrosiva.
- Plazo y condiciones de entrega. Fecha necesaria, entregas parciales si las hay, embalaje y lugar de destino.
Formatos de archivo: qué enviar y por qué
El formato del archivo no es un detalle menor. Cada proceso del taller trabaja mejor con un tipo de información:
PDF del plano. Es la referencia de lectura: cotas, notas, tolerancias, cajetín y revisión. Siempre conviene enviarlo, aunque acompañes otros formatos.
DXF o DWG. Útiles para las piezas de chapa plana y el corte, porque permiten trabajar directamente sobre el contorno y estimar el aprovechamiento de material.
Modelo 3D (STEP o similar). Muy recomendable en conjuntos soldados, piezas plegadas complejas o componentes que pasan por mecanizado CNC. Ayuda a entender el montaje y a detectar interferencias antes de fabricar.
Un consejo práctico: si envías varios archivos, que todos correspondan a la misma revisión. Un PDF actualizado con un DXF antiguo es una de las causas más habituales de discrepancias.
Errores frecuentes que retrasan un presupuesto
Desde el taller vemos que los retrasos rara vez vienen de piezas difíciles. Casi siempre vienen de información incompleta. Los casos más comunes:
- Planos sin material definido o con la indicación «según muestra» sin muestra disponible.
- Conjuntos sin despiece, cuando el pedido incluye varias piezas que se fabrican por separado y luego se sueldan o se montan.
- Tolerancias generales muy estrictas aplicadas a toda la pieza, incluidas cotas que no son funcionales. Encarecen el proceso sin aportar valor.
- Ausencia de cantidades o una sola cifra cuando en realidad habrá pedidos periódicos.
- Acabado sin especificar, lo que obliga a presupuestar opciones alternativas.
Ninguno de estos puntos impide pedir presupuesto. Pero resolverlos de antemano ahorra días de intercambio de correos y da un precio más ajustado desde el principio.
Cómo revisamos tu plano en Talleres Jesús Valero

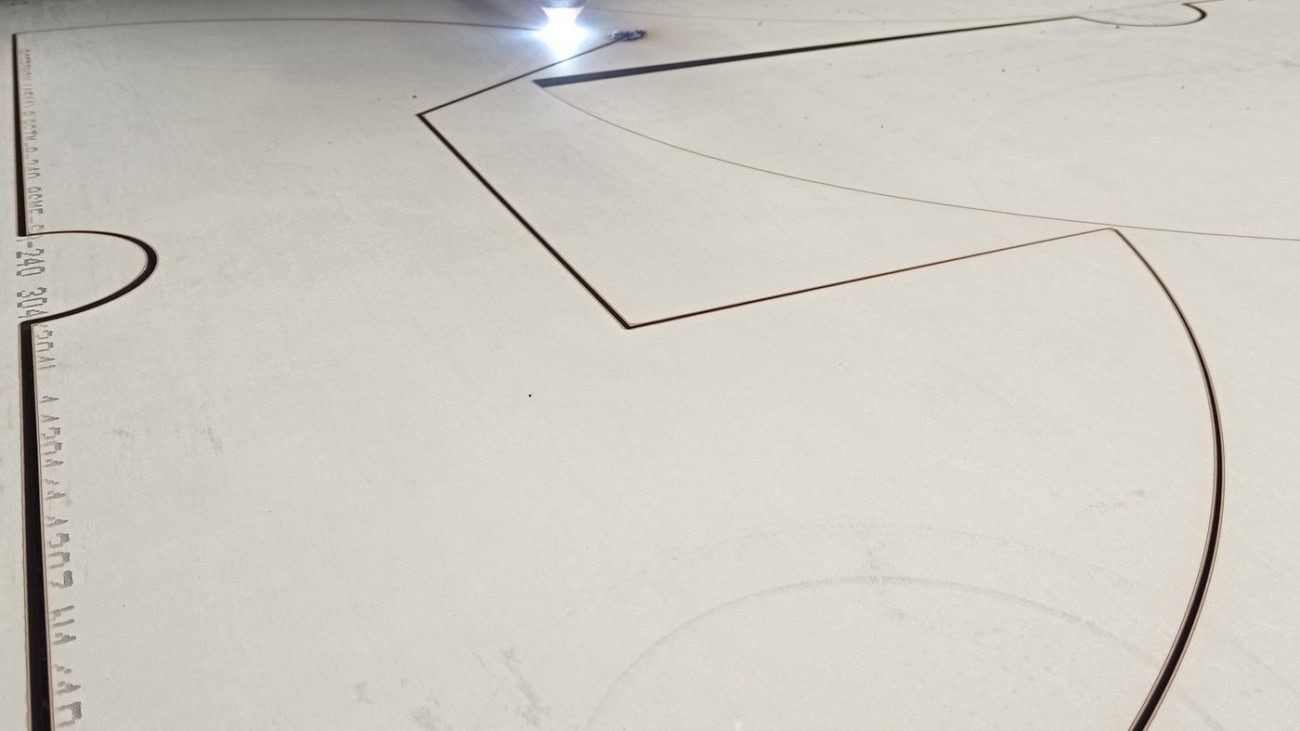

Cuando recibimos un plano, el equipo técnico lo estudia pensando en cómo se va a fabricar en nuestro taller de La Puebla de Híjar: qué piezas se cortan por plasma, cuáles se pliegan o se curvan, qué uniones conviene resolver con soldadura manual o con soldadura robotizada, qué necesita mecanizado y cómo será el acabado con pintura industrial.
Si detectamos algo que puede mejorarse para facilitar la fabricación, abaratar el proceso o ganar repetibilidad, te lo comentamos antes de cerrar el presupuesto. Esa conversación técnica es parte del servicio: preferimos resolver dudas en el plano que en la pieza.
Tener todos esos procesos bajo el mismo techo —calderería industrial, corte, plegado, soldadura, mecanizado y pintura— simplifica la coordinación y la trazabilidad del pedido. Y, al ser una empresa familiar con más de tres décadas de oficio en Teruel, la continuidad con cada cliente forma parte de nuestra forma de trabajar.
Envíanos tu plano y te preparamos la valoración
Si tienes un proyecto de fabricación bajo plano —piezas de chapa, conjuntos soldados, bastidores o componentes para maquinaria—, el siguiente paso es sencillo: envíanos tu plano con el material, la cantidad y el plazo que necesitas. Nuestro equipo lo revisará y te preparará una valoración técnica y un presupuesto.
Trabajamos con empresas de Zaragoza, Teruel y el resto de Aragón, y con industria de toda España que busca un proveedor estable para su subcontratación metálica.
